在SunSolve中使用平面阵列传感器

平面阵列(POA)传感器通常用于光伏系统计量学,以测量入射到特定表面的辐照度——通常是太阳能组件的前侧或后侧。 这些传感器通常是日射强度计,能够从所有角度收集光,并且具有宽光谱范围(通常高达4000 nm)。

SunSolve v7中,没有直接方法将专用POA探测器添加到场景中。但是,可以使用专门定义的组件进行变通。

此处描述的程序还可用于提取整个组件上的平均前侧和后侧辐照度。这在与其他模拟工具(如PVsyst或bifacial radiance)进行比较时可能很有用。


可以定义一个特殊组件作为POA探测器。定义此组件,使其光生成电流可以转换为辐照度。 使用此组件的模拟仅关注POA输出,不应用于完整的产量分析。 如果需要产量数据,请将POA组件替换为实际组件模型。


SunSolve当前建模300 nm到1200 nm的光,而POA传感器测量高达4000 nm。 这种不匹配可能会引入光谱误差,例如:

  • 1200 nm以下与以上辐照度的不同比率
  • 场景中的波长相关效应(例如,来自反照率),特别是对于后向POA传感器

这些误差通过在每个时间步长计算来自300–1200 nm的入射等效光子电流密度(表示为 JL1200,GHI),然后缩放以估计总POA辐照度来最小化。

因此,POA辐照度使用以下公式估计:

IPOA=JL1200,POAJL1200,GHI×GHIallI_{\text{POA}} = \frac{JL_{1200,\text{POA}}}{JL_{1200,\text{GHI}}} \times GHI_{\text{all}}

其中:

  • JL1200,POA — POA电池从300–1200 nm产生的光生成电流
  • JL1200,GHI — 水平表面上入射辐照度(300–1200 nm之间)的等效光子电流密度
  • GHIAll — 所有波长的总GHI(例如,高达4000 nm)

创建在特定位置充当日射强度计的组件

Section titled “创建在特定位置充当日射强度计的组件”

要表现得像日射强度计,组件理想情况下应该:

  • 在特定位置收集光
  • 从所有角度平等地收集光(即,在所有角度IAM = 1)
  • 提供可以校准为W/m²的信号 此外,在单位系统中,它应该:
  • 像真实组件一样反射、透射或阻挡光 这在SunSolve中使用具有单个电池的复杂组件实现,该电池吸收所有入射光。 电池的位置通过边缘间距控制,以模拟POA传感器。 远离电池的表面被定义为反射光,类似于典型的组件表面。

以下部分描述了如何定义一个组件,该组件将近似位于组件左侧中间位置的后向POA传感器。 它设置为从所有角度收集光,当它们从后侧撞击电池区域时。上前界面可以设置为近似组件前侧反射率。 或者,它可以简单地设置为从场景中去除前侧辐照度。

1. 将复杂组件加载到用户界面中,例如”public > Generic > 535 W - 144 cell monofacial [version 2]”

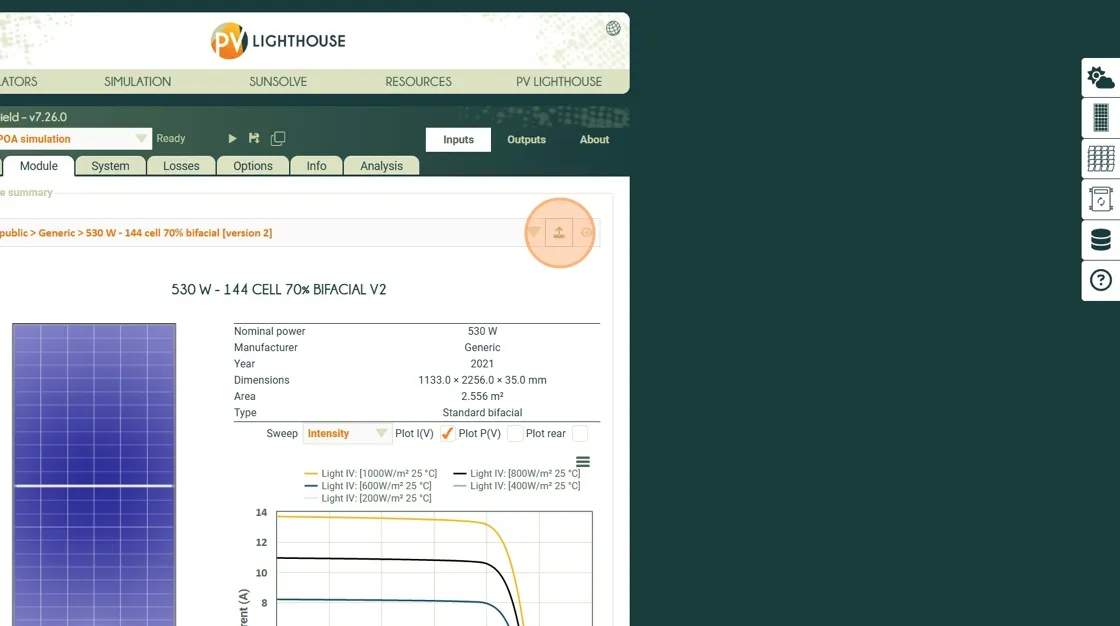

2. 单击此图标将组件发送到侧边栏。

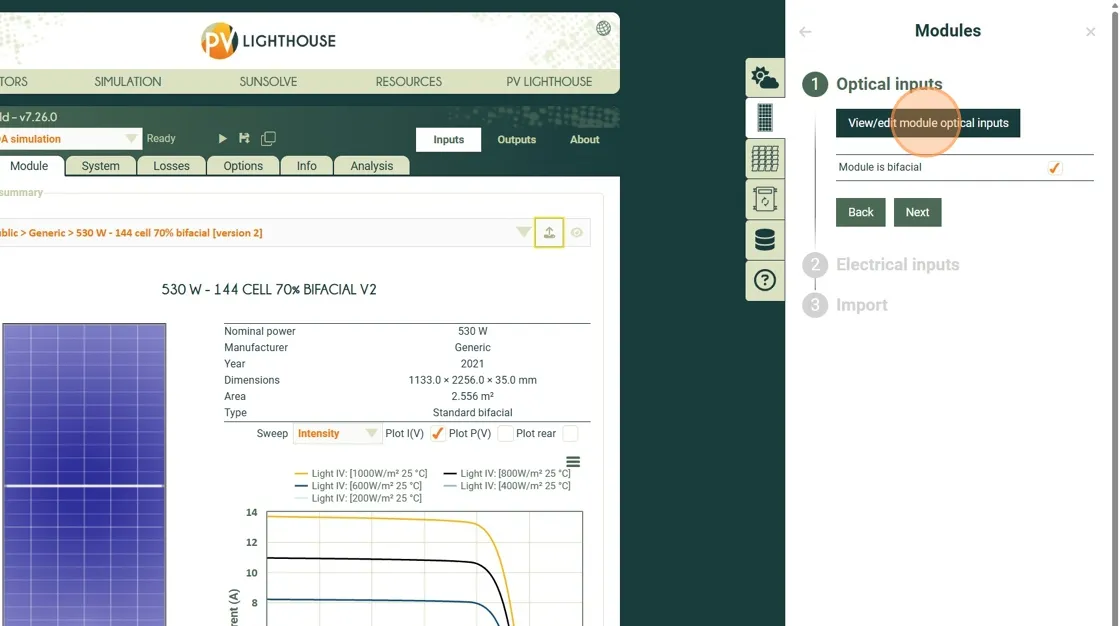

3. 单击”查看/编辑组件光学输入”

4. 调整输入以匹配下一节中显示的表格。也显示在下面的图像中。

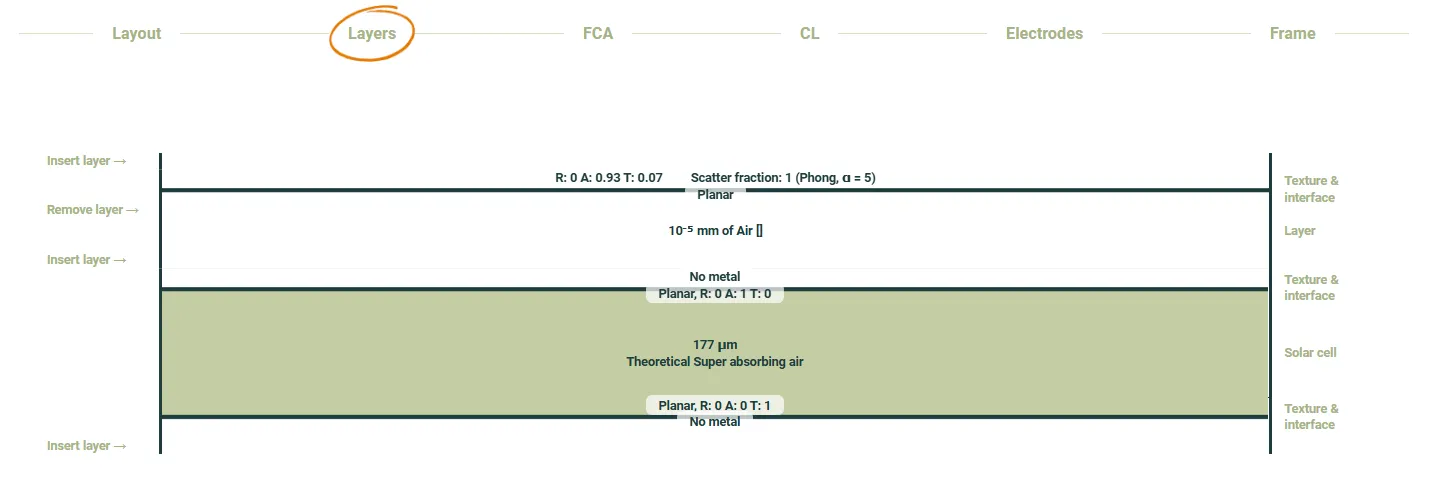

4.1. 设置布局以定义具有特定尺寸的单个传感器。 4.2. 设置层以定义超级吸收器并调整界面以收集光或反射光。

4.3. 设置收集层没有波长依赖性。 4.4. 移除所有电极。

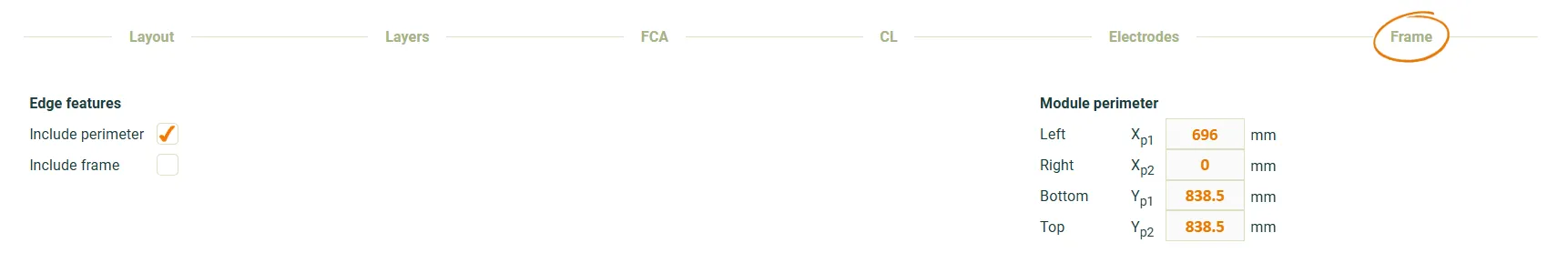

4.5. 移除任何框架并设置周边间距以定位传感器并定义最终组件尺寸。

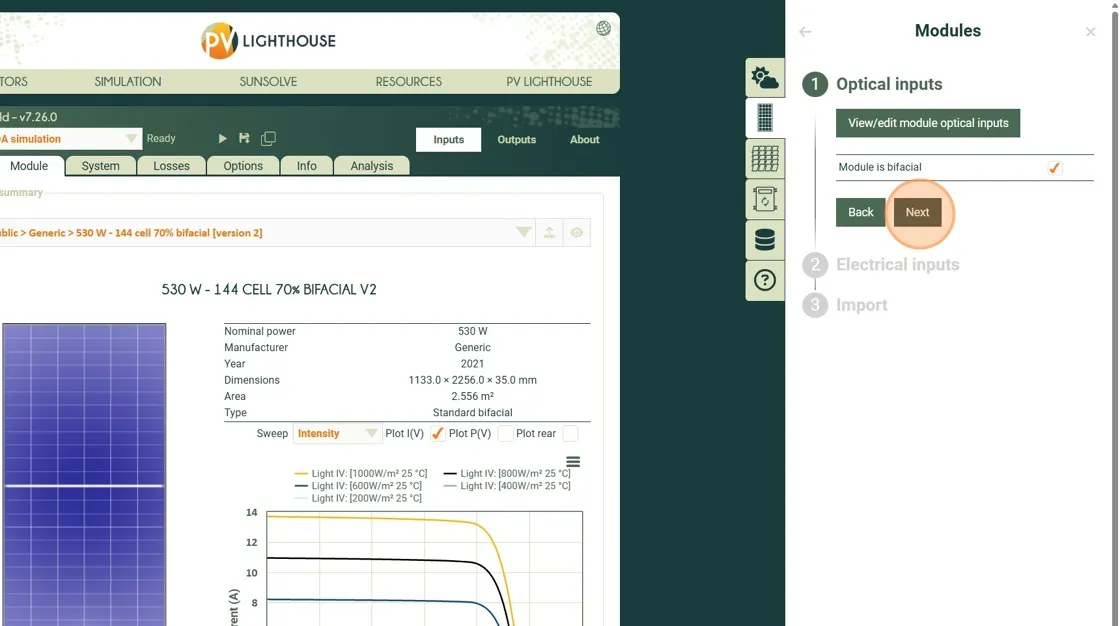

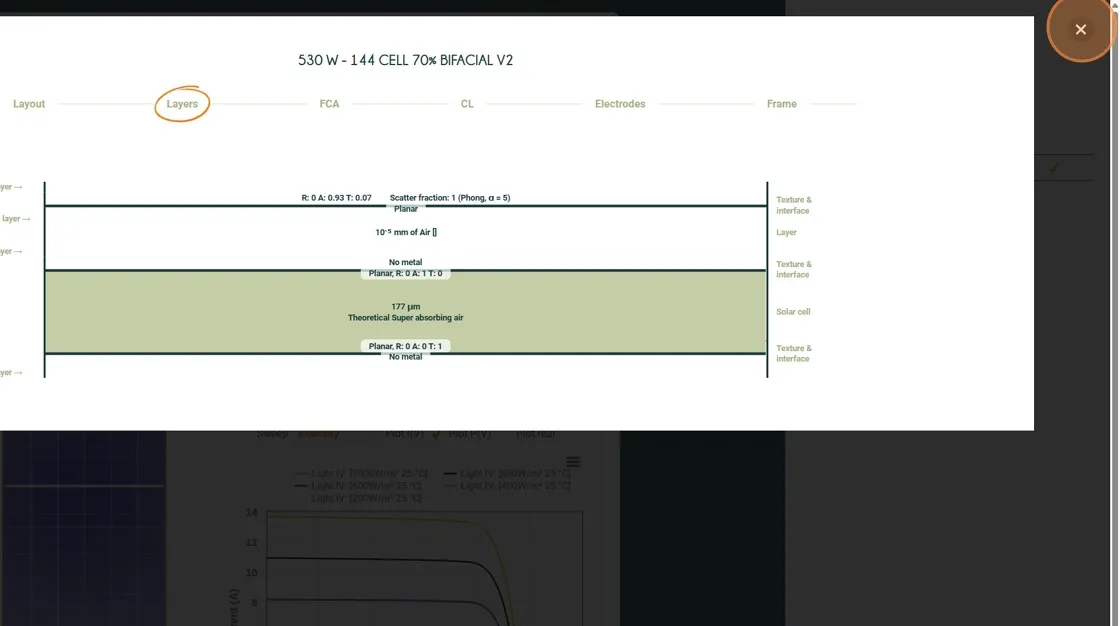

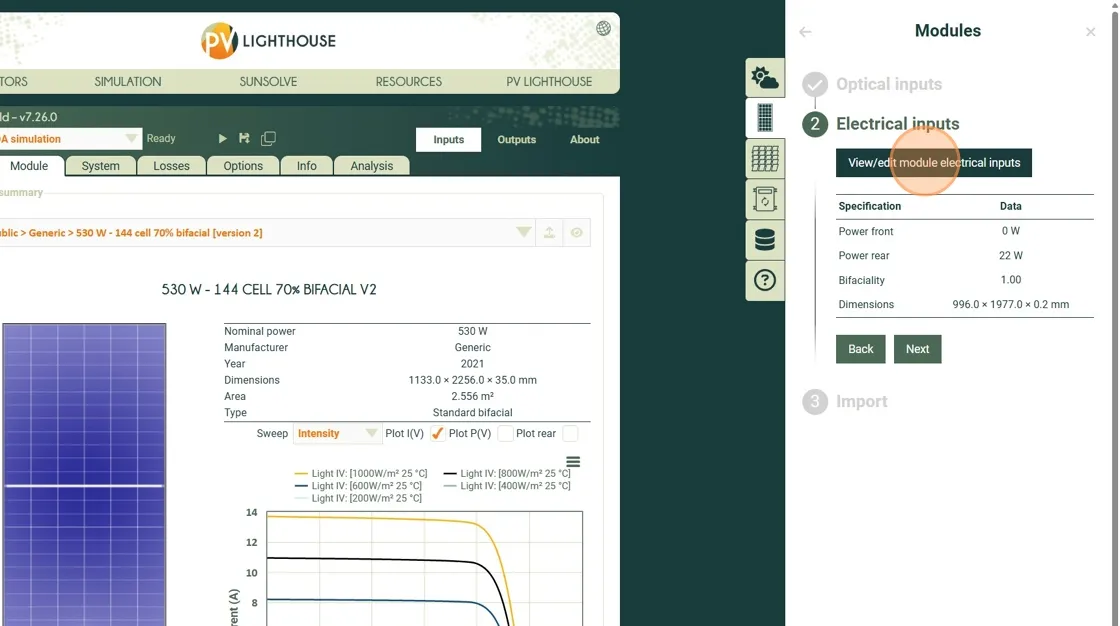

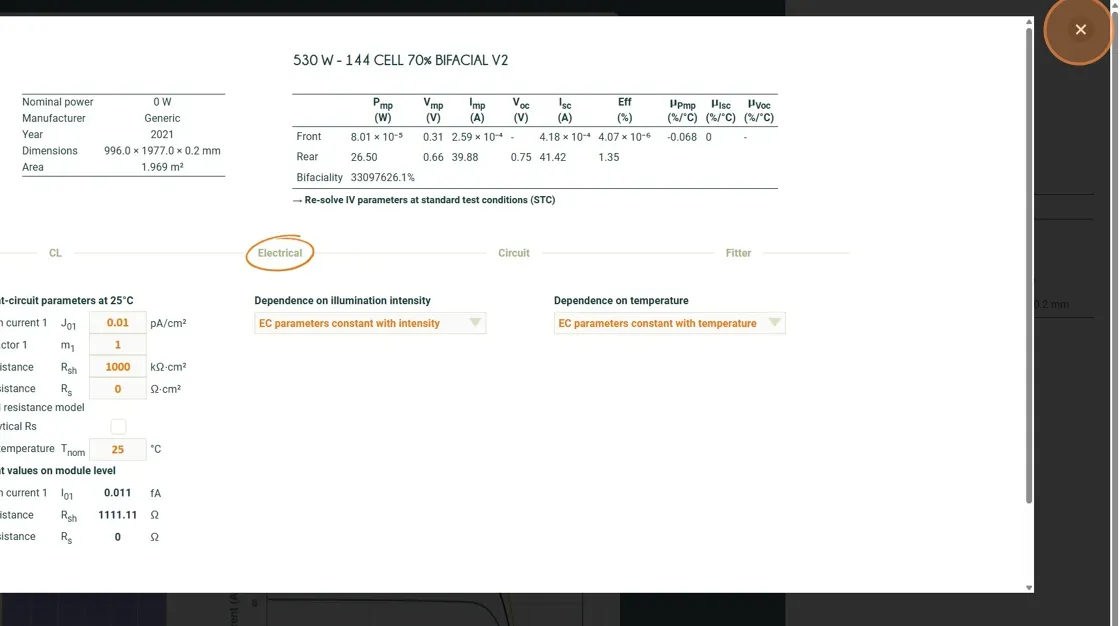

5. 完成调整输入后,单击此按钮关闭窗口。 6. 单击”下一步” 7. 单击”查看/编辑组件电气输入” 8. 调整输入以匹配下一节中显示的表格。也显示在下面的图像中。 8.1. 设置电气电路没有照明或温度依赖性。还设置电路以给出线性响应。

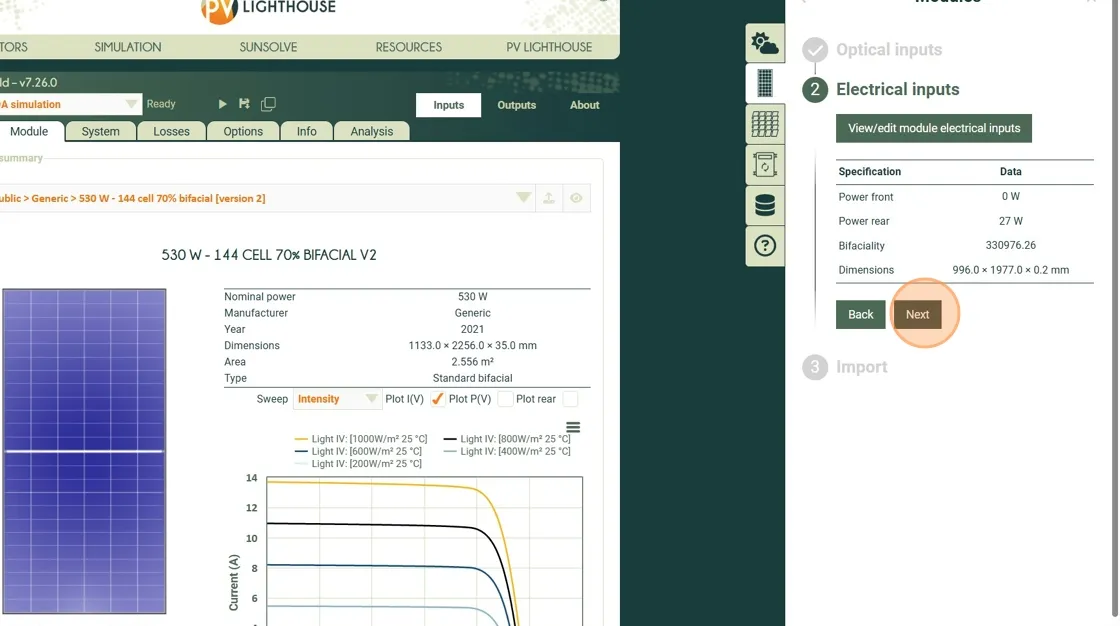

9. 单击此按钮。

10. 单击”下一步”

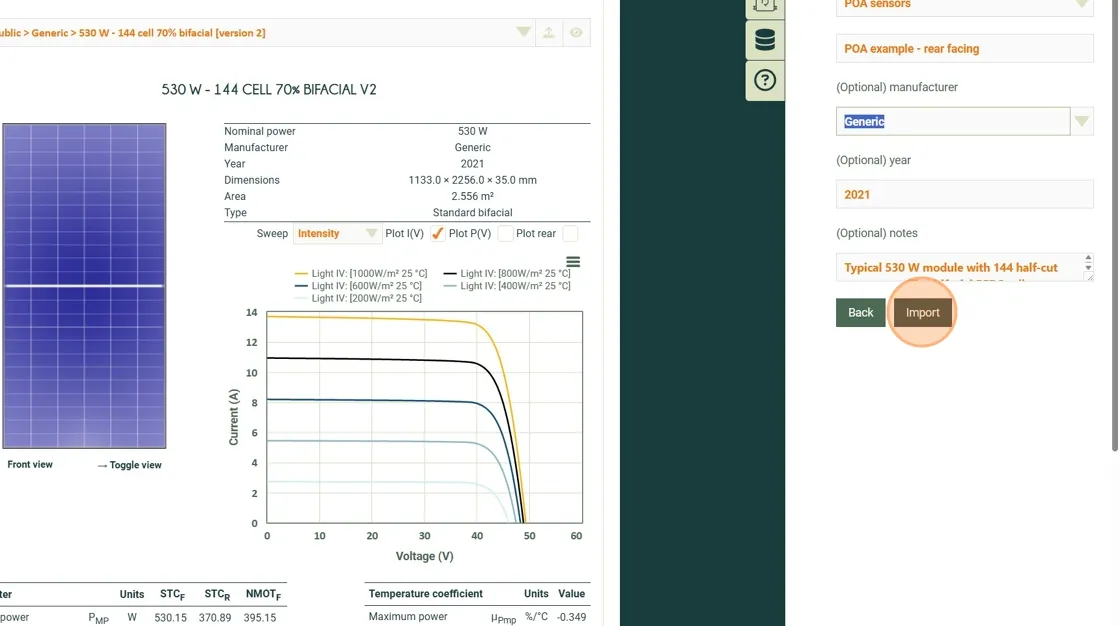

11. 创建一个文件夹,为组件命名,准备好后单击”导入”

特殊的POA传感器组件现在应该已添加到您的组件库中并准备使用。

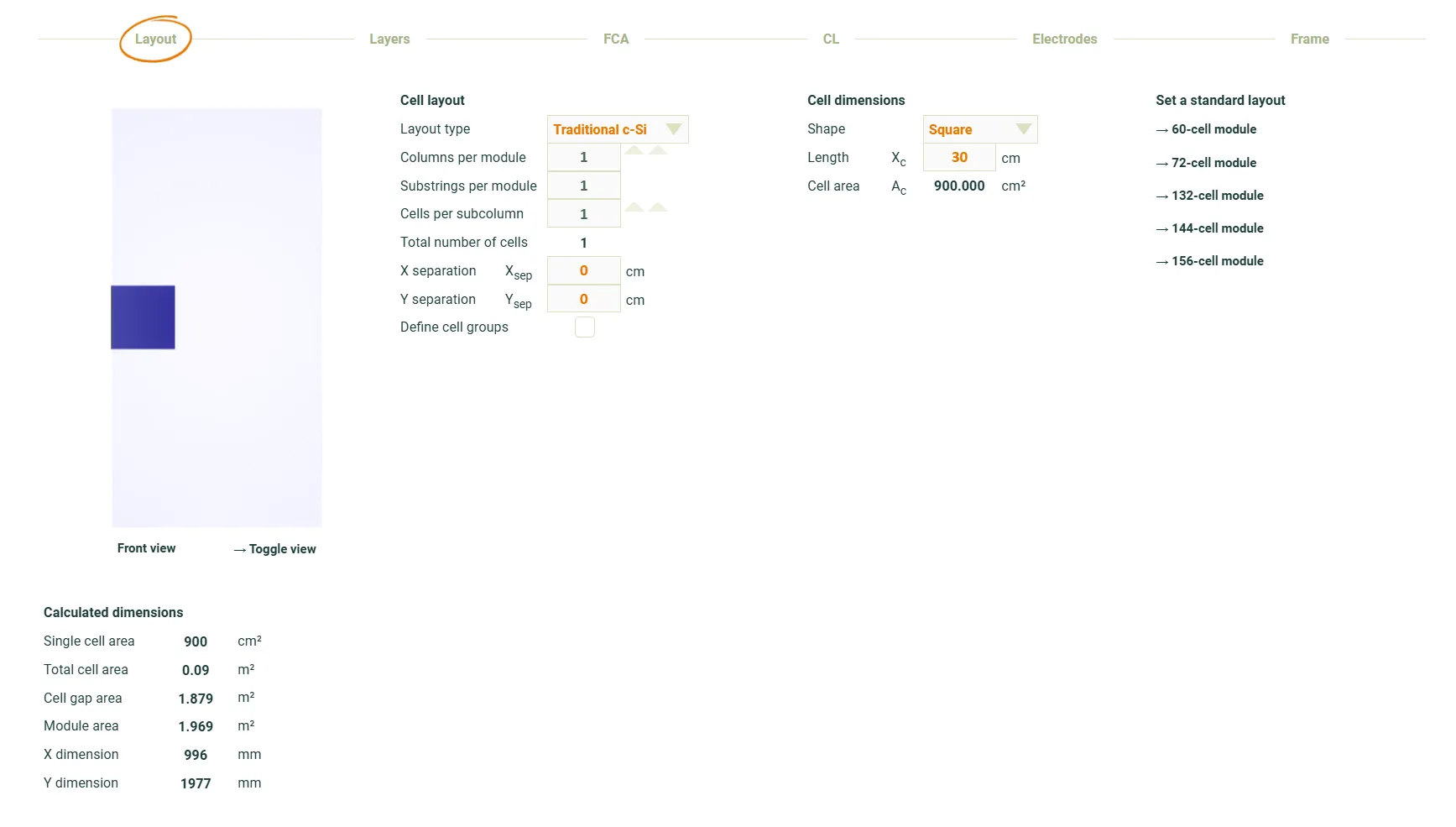

部分参数设置/值注释
布局布局类型传统c-Si对于单电池组件不重要
每组件列数1
每组件子串数1
每子列电池数1
总电池数1单电池探测器
X分离0 cm电池横向居中
Y分离0 cm电池垂直居中
定义电池组不需要
电池尺寸形状正方形
长度30 cm
电池面积900 cm²这是POA传感器的面积
前结构带有上界面的空气间隙设置上界面以近似组件表面反射
前界面平面,A = 1(T = 0,R = 0)从场景中去除光而不贡献JL
吸收层理论材料”超级吸收空气”,0.01 μmPOA响应的完全吸收层
后界面平面,T = 1(A = 0,R = 0)从所有角度收集所有光
电极接触配置前和后
前电极
后电极
框架包括周边
包括框架
组件周边左(Xp1)696 mm定义电池位置偏移
组件周边右(Xp2)0 mm
组件周边底(Yp1)838.5 mm
组件周边顶(Yp2)838.5 mm
结果几何充当POA辐照度探测器的单电池”组件”通过框架偏移定位到所需测量位置

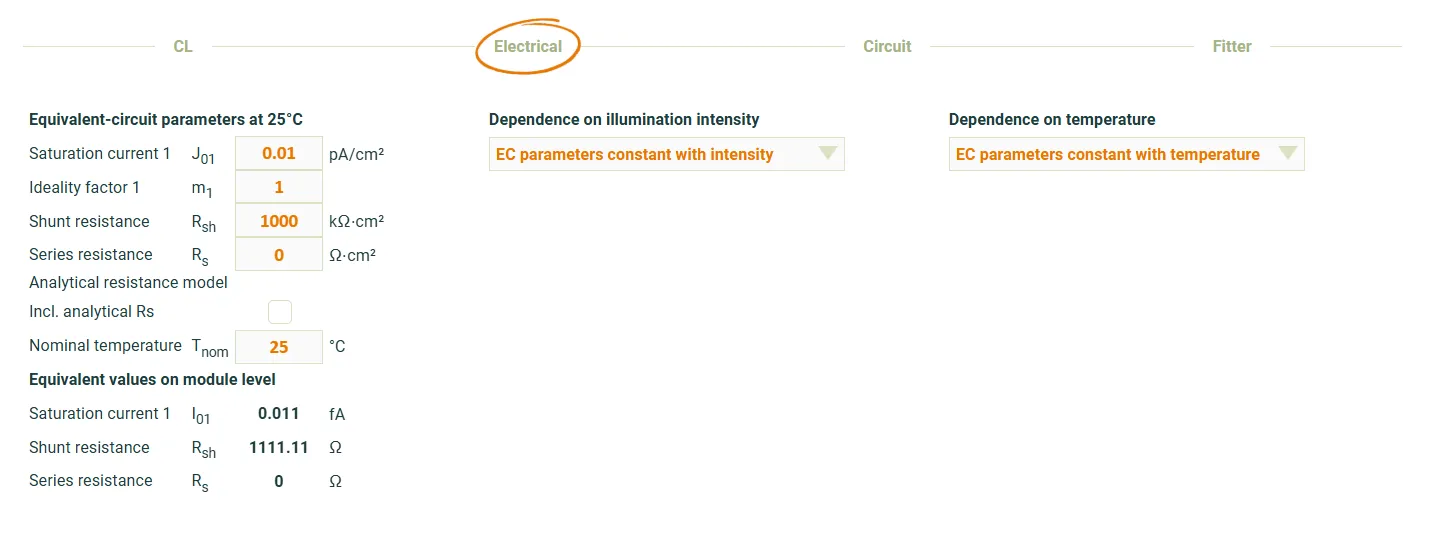

参数符号值/设置单位/注释
25°C时的等效电路参数
饱和电流1J010.01pA/cm²
理想因子1m11
并联电阻RSH1000kΩ⋅cm²
串联电阻RS0Ω⋅cm²
分析电阻模型禁用(未选中)
包括分析Rs
标称温度Tnom25°C
对照明强度的依赖性EC参数随强度恒定
对温度的依赖性EC参数随温度恒定

电池面积不需要与实际POA传感器完全相同。接近正确尺寸就足够了。 此参数的权衡是在特定位置准确测量与减少随机误差之间。

总组件面积将通过电池尺寸和周边输入的组合来确定。

Xmodule=Xcell+Xp1+Xp2X_{\text{module}} = X_{\text{cell}} + X_{p1} + X_{p2} Ymodule=Ycell+Yp1+Yp2Y_{\text{module}} = Y_{\text{cell}} + Y_{p1} + Y_{p2}

这种方法可能导致SunSolve引擎自动选择运行太少的光线。这可能导致不可接受的随机误差。 在这种情况下,请联系support@pvlighthouse.com.au以请求手动设置每太阳弧光线数的权限。

可以为简单复杂组件计算整个组件区域的平均辐照度。 但是,为此目的,建议从与被测组件的物理尺寸匹配的.pan文件加载简单组件。

如果辐照度计算应排除入射角效应,请将IAM设置为所有角度的1.0。 这可以在组件加载过程中通过编辑光学输入来完成,如下所示:

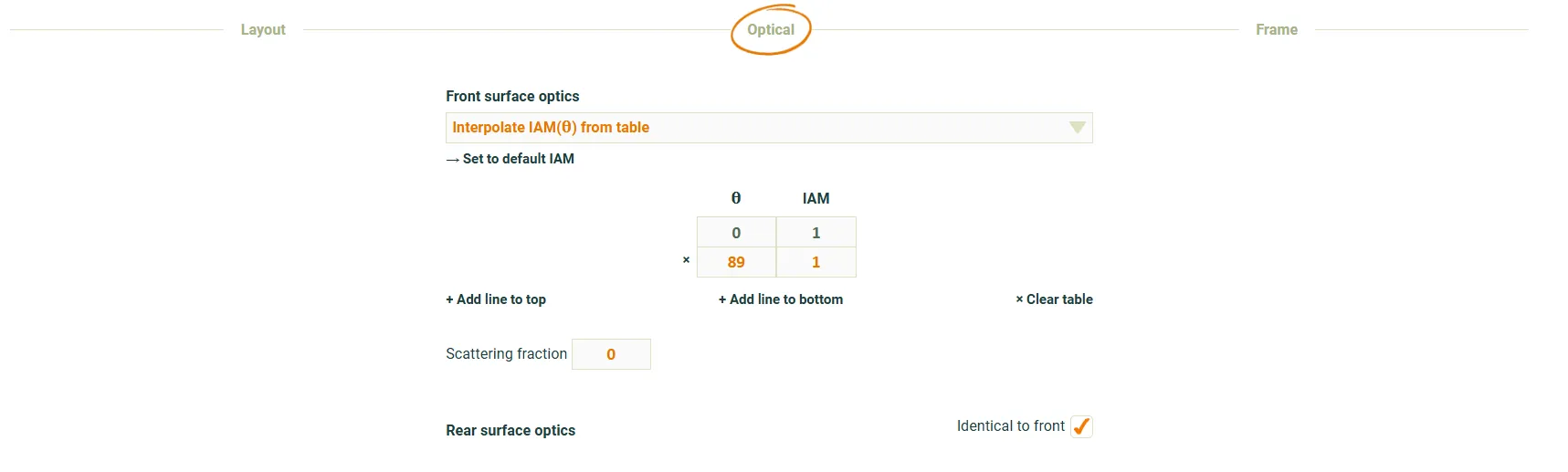

统一IAM光学输入示例

**注意:**许多模拟工具——包括PVsyst和bifacial_radiance——将IAM应用于报告的后侧辐照度。 在其他情况下,它可能包括在内。用户应确认IAM在其工作流程中的处理方式。 在实际系统中,后侧IAM效应始终存在,因此在SunSolve中应用统一IAM纯粹用于理想化或比较研究。

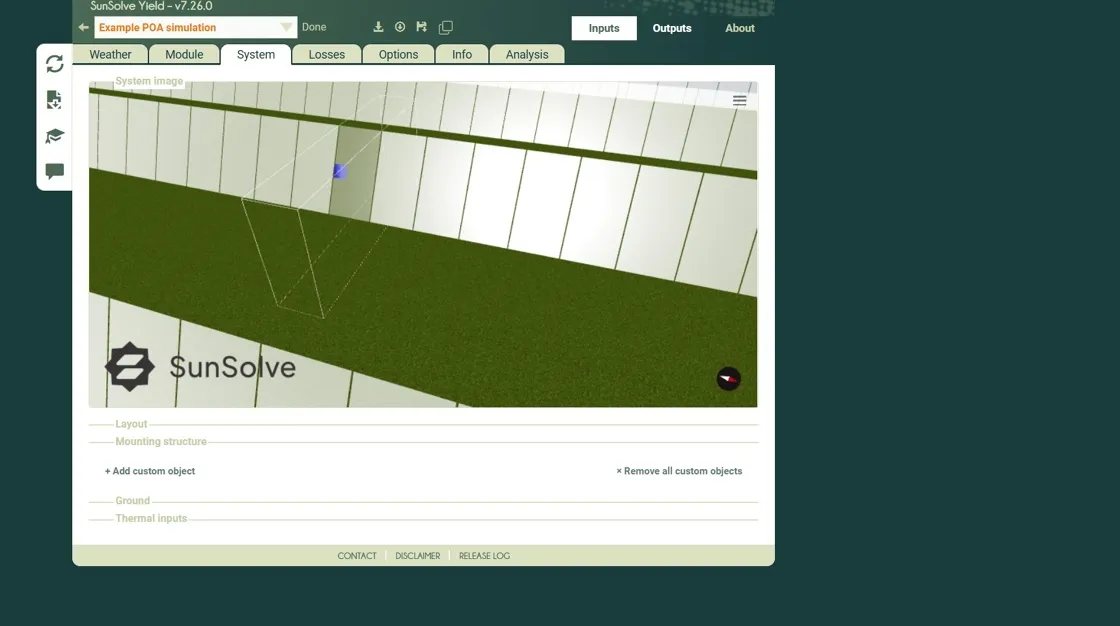

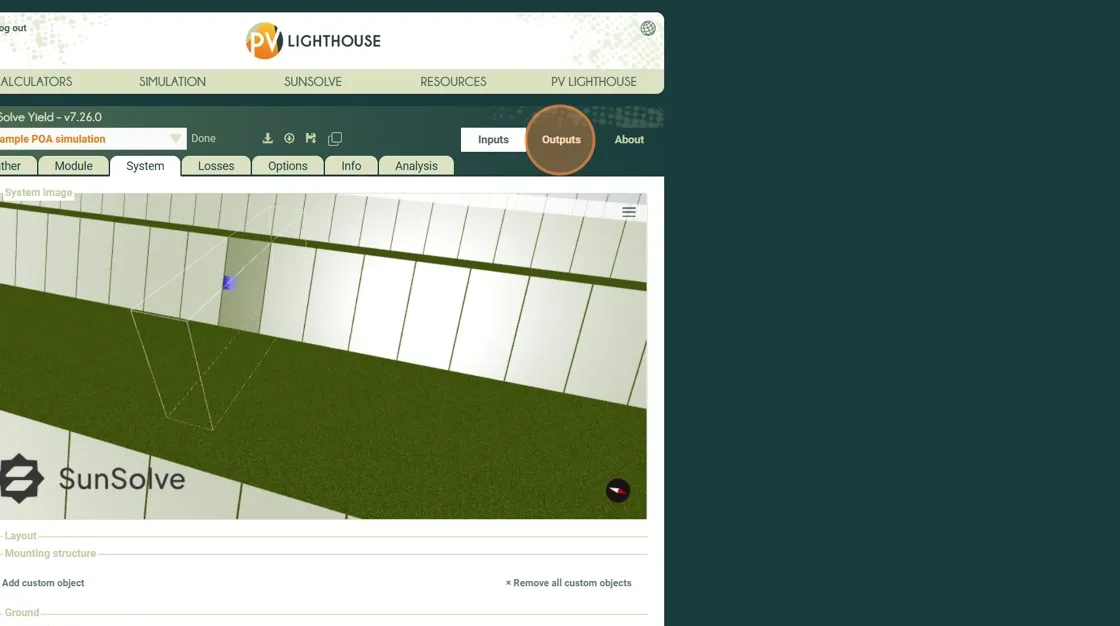

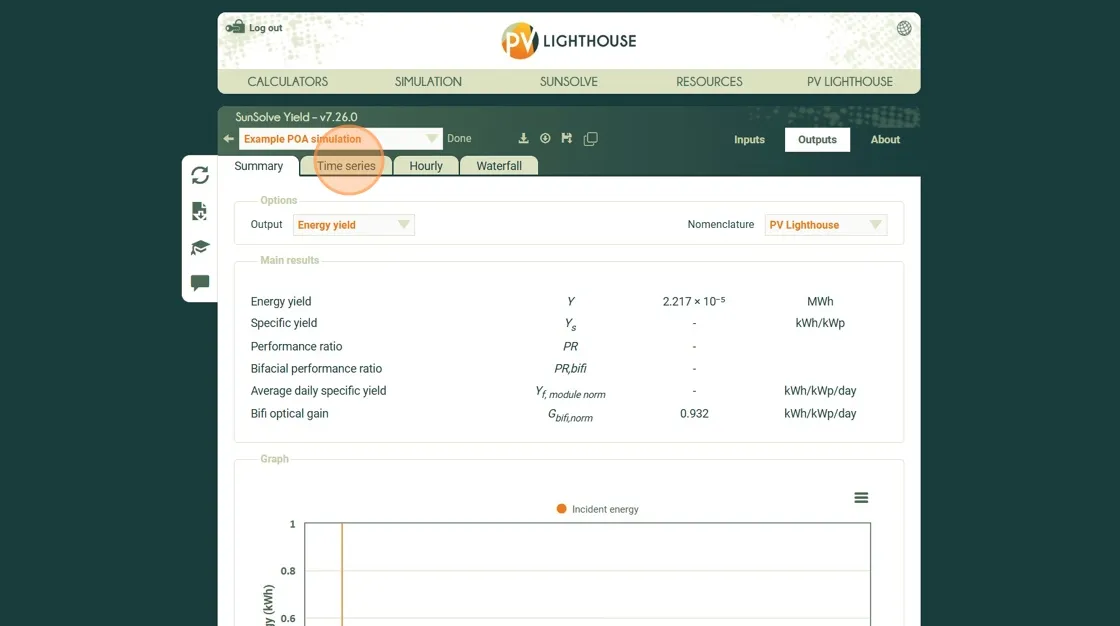

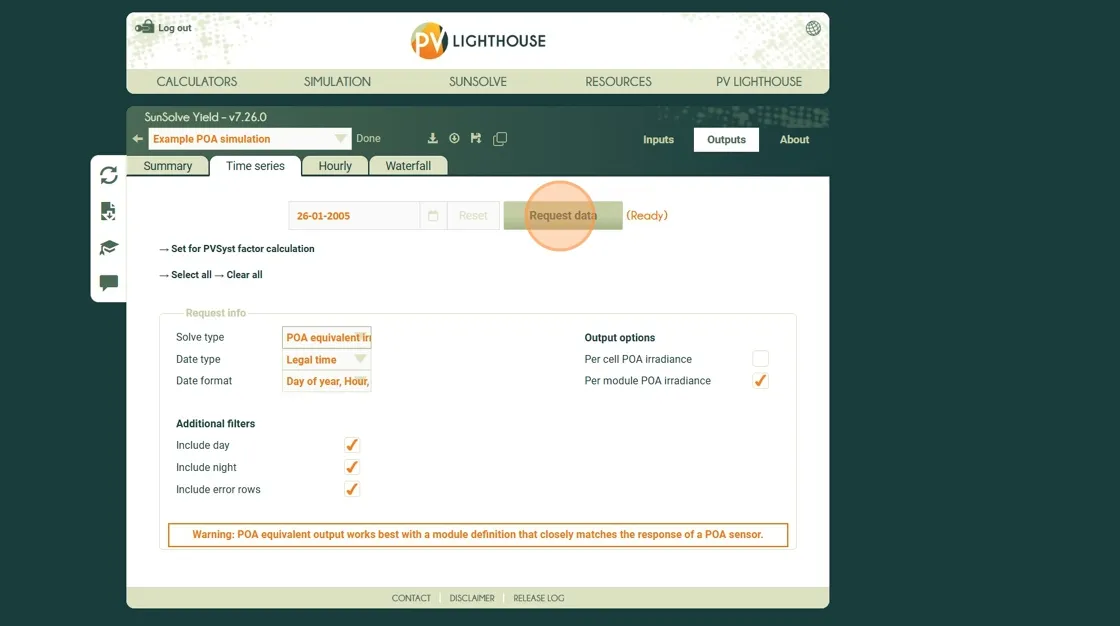

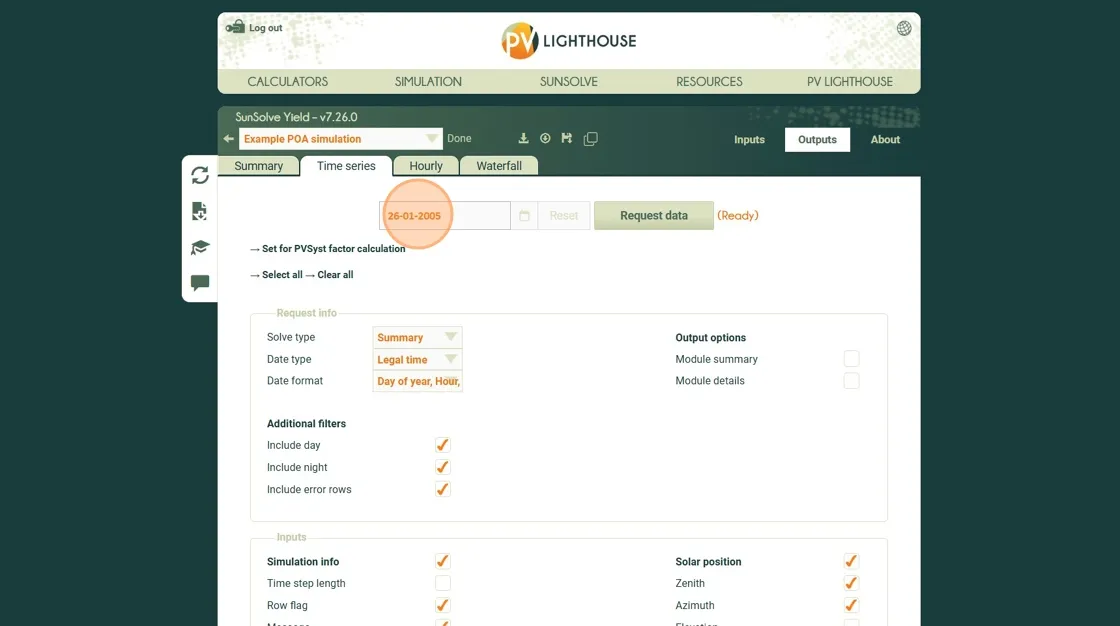

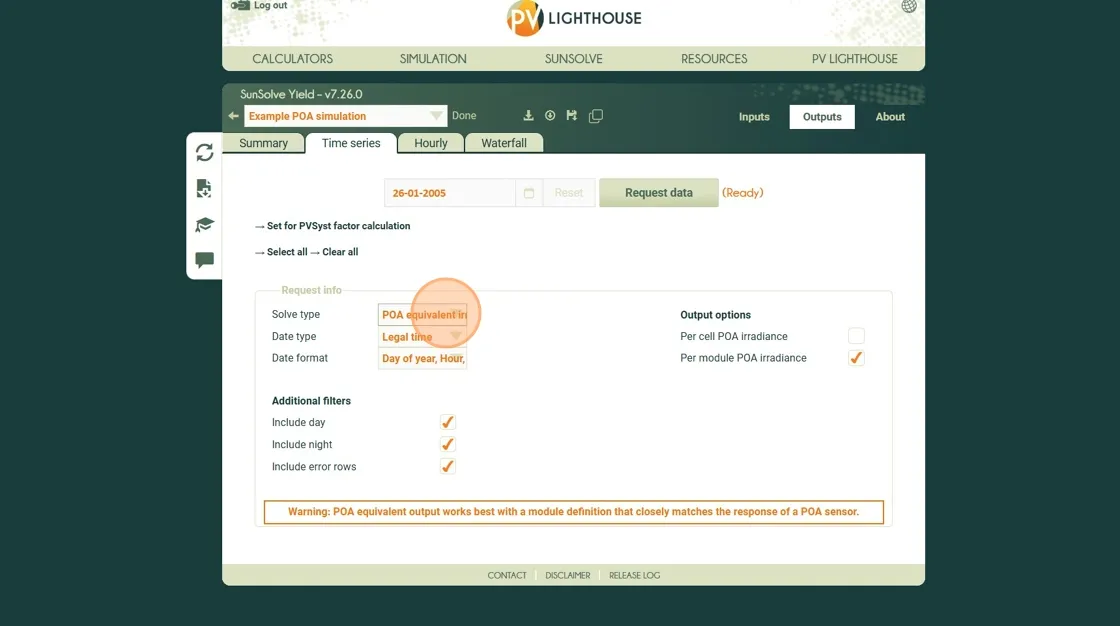

可以从时间序列输出选项卡的CSV输出文件中导出等效POA辐照度。 用户应在求解类型下拉菜单中选择POA等效辐照度选项。 运行此时间序列请求将导致为每个时间步长求解上述方程。 1. 运行POA模拟 2. 单击”输出” 3. 单击”时间序列” 4. 可选地单击”选择日期范围..”字段以设置缩小的日期范围。如果POA下载太慢,这可能很有用。 5. 为”求解类型”选择”POA等效辐照度”选项 6. 单击”请求数据” 这将导致下载一个csv文件,其中包含模拟中每个组件的每个时间步长的一行。 对于每一行,将有一个该特定组件上的平均前侧和后侧辐照度的值。

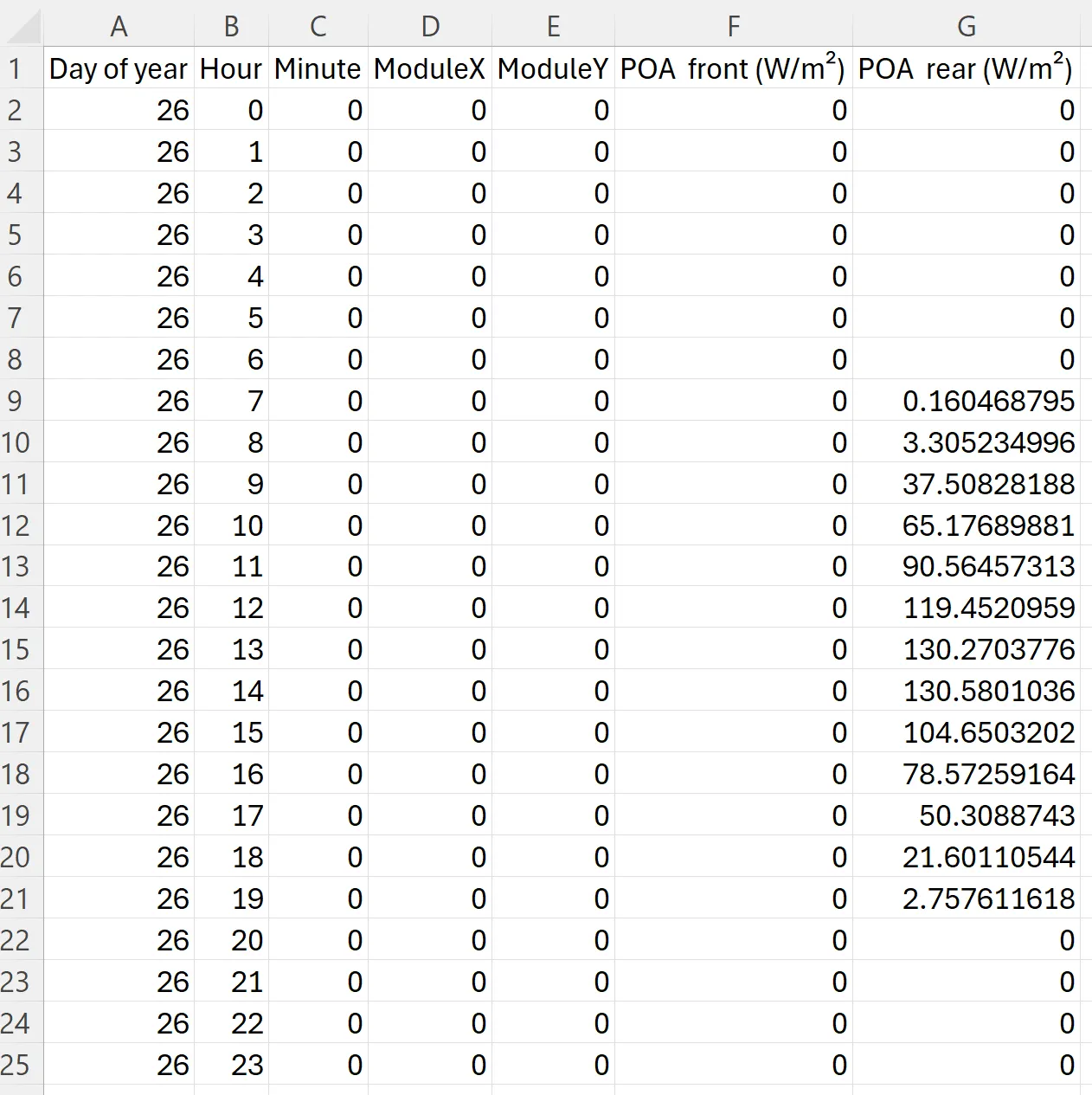

上述局部POA组件下载POA等效辐照度后的示例csv文件内容
